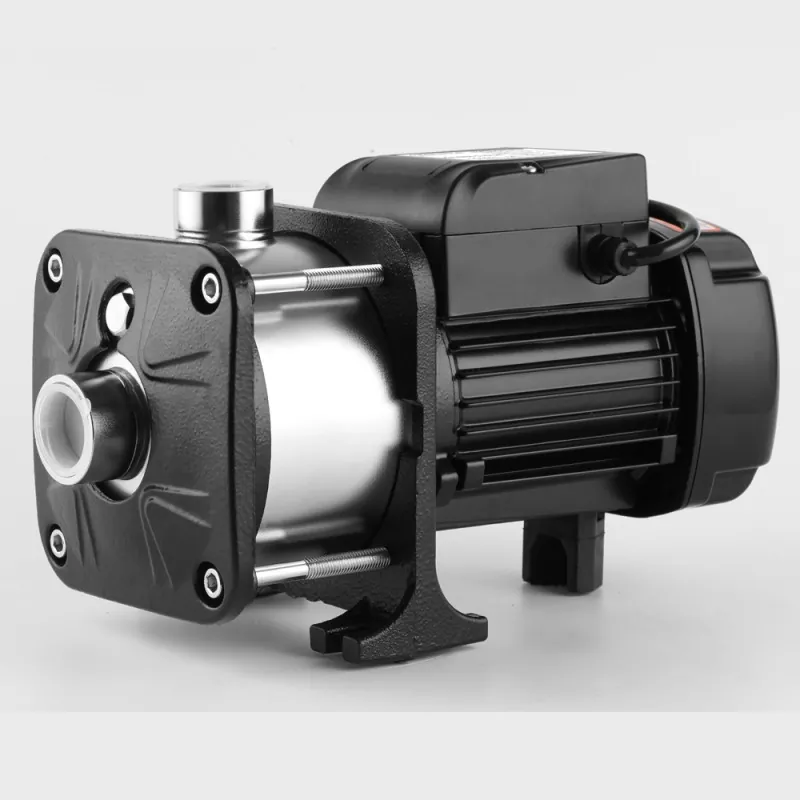

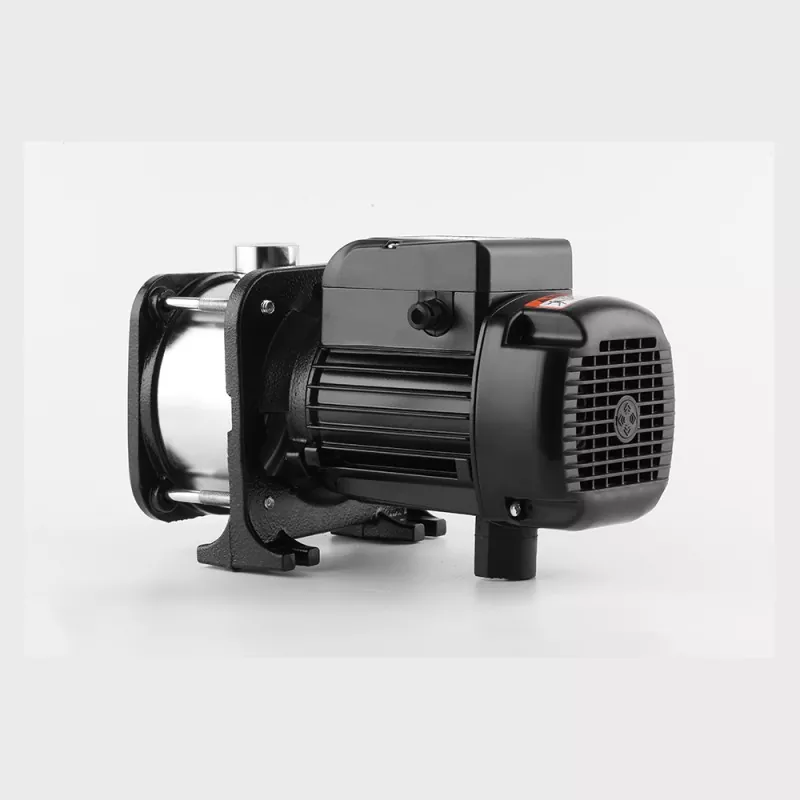

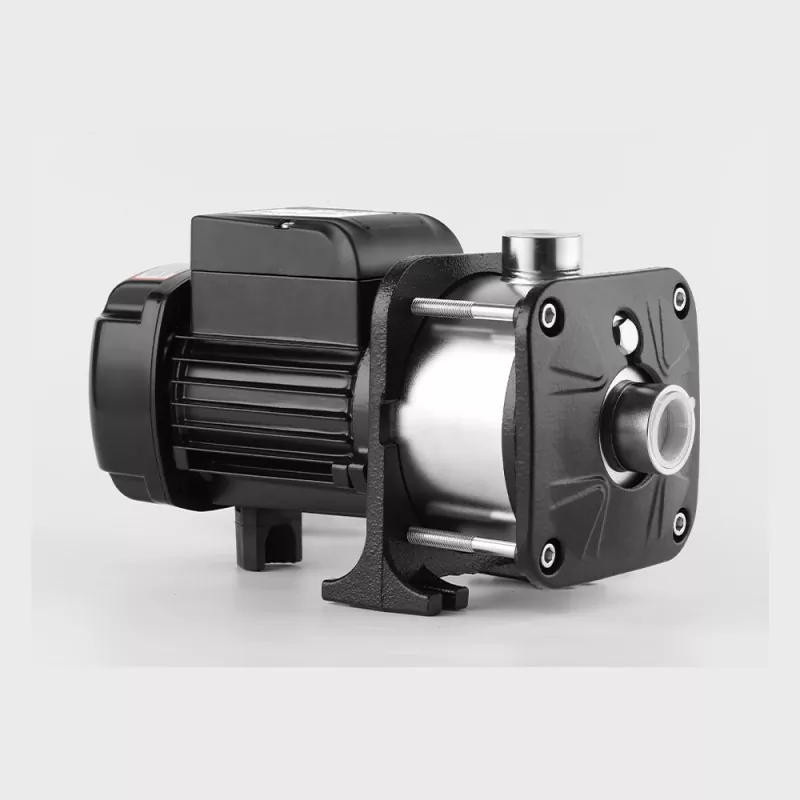

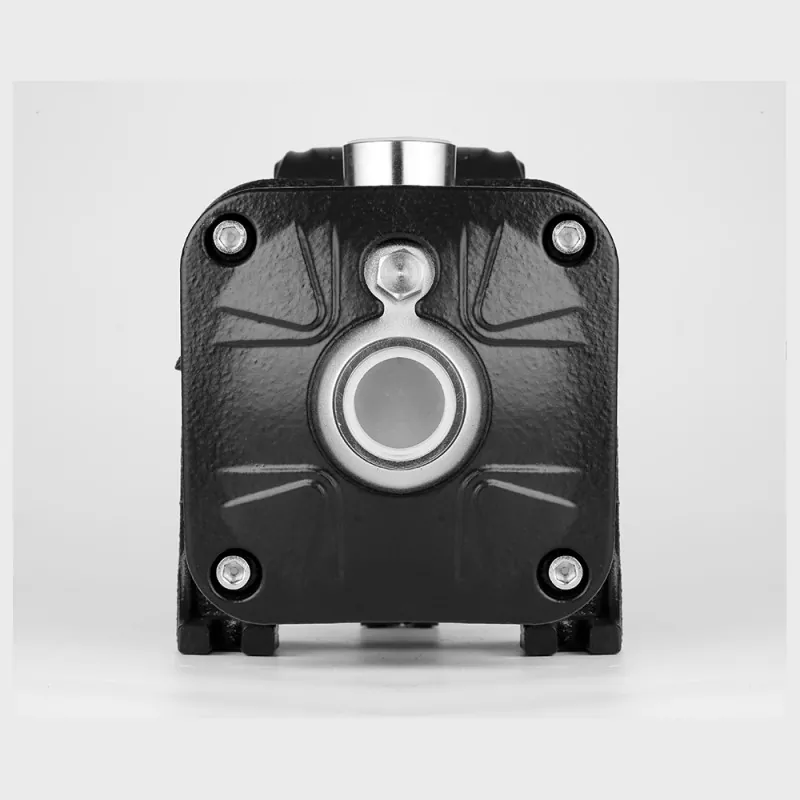

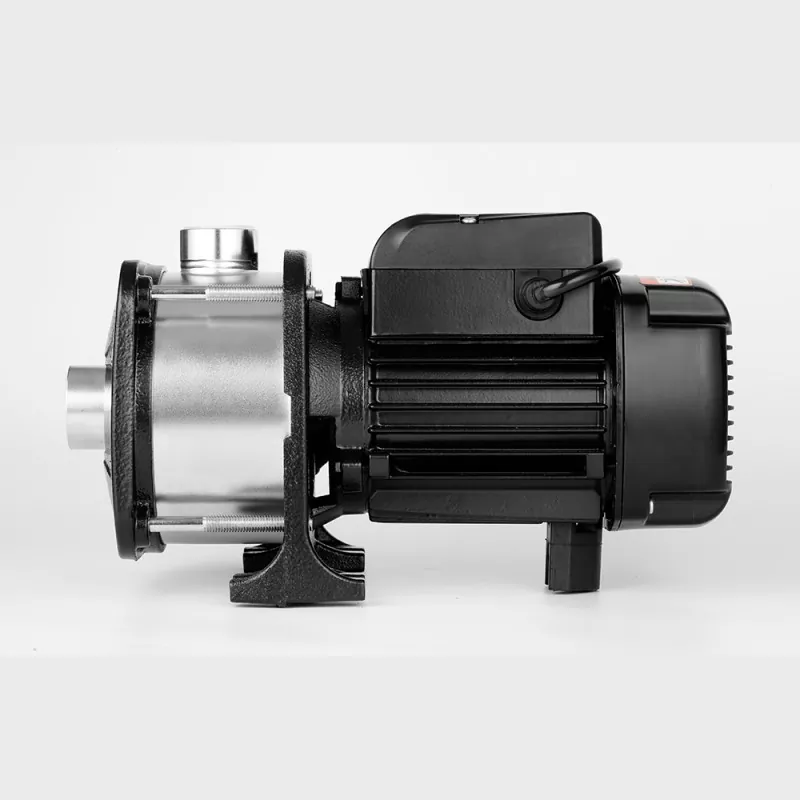

Многостъпална центробежна помпа с висок напор

Тази помпа е изработена от висококачествени материали от неръждаема стомана, осигуряващи дълготрайна работа без ръжда. Със своя компактен дизайн, помпата CHM-2 може да се побере в тесни пространства, като същевременно осигурява впечатляващ дебит до 3 m³/h.

Една от най-впечатляващите характеристики на тази помпа е нейният многостепенен дизайн. С четири работни колела CHM-2 може да генерира високо налягане, което го прави перфектен за приложения, които изискват изпомпване с висок напор и високо налягане.

Характеристики на многостъпалната центробежна помпа с висок напор:

- Изработен от висококачествени материали от неръждаема стомана

- Компактен дизайн с дебит до 3 m³/h

- Многостепенен дизайн с четири работни колела за високо налягане и повдигане до 50 метра

- Лесен за инсталиране и работа с ниско ниво на шум и дълъг експлоатационен живот

- Перфектен за домакински, напоителни и малки търговски приложения

Хоризонталната многостъпална центробежна помпа от неръждаема стомана от серията CHM е сравнително зрял продукт на пазара в момента, който е с компактна структура и стабилна работа, нисък работен шум, ефективност до 44-70%. Всички водопроводни компоненти са изработени от неръждаема стомана AISI304. Той се използва широко в

1. Климатична система за охлаждане и ОВК система

2. Пречистване на водата: Почистване на водата и филтриране на водата

3. Водоснабдителна система: Тръбопровод за доставка и изграждане на бустер

4. Рибна промишленост и селско стопанство: аквакултури, напояване с пръскане и капково напояване на ферми

Подробности за продукта

Данни за ефективността

Модел	мощност kW	Максимален поток м³/ч	Макс Хед m	Номинална точка (Flow@Head)	Работно колело Кол
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Работно състояние

1. Температура на течността: -15~105°c

2. Максимална околна температура: +45°C

3. Максимално налягане: 10 бара

4. Средни физически свойства:

● Чиста вода или подобна водна течност (без фибри, суспендира твърдо вещество≤3% и диаметър≤2mm)

● Антифриз Течност (Основен компонент: гликол)

● Леко корозивна течност (PH 5- 9)

● Уплътнителната гума в помпата е EPDM (не може да се използва за доставяне на МИНЕРАЛНО МАСЛО)

5. Ако надморската височина е по-висока от 1000 метра и вискозитетът на средата е по-голям от този на чистата вода, е необходимо да се увеличи маржът на водната помпа, за да се избегне прегряване на двигателя.

не	Компонент	Материал		не	Компонент	Материал
01	Винт	SUS201		20	Винт	SUS201
02	Дренажен винт	AISI304		21	Скоба	HT200
03	О-пръстен	EPDM		22	Ротор	Заваръчен вал с AISI304
04	Капак на тялото на помпата	HT200		23	Лагер
05	Тяло на помпата	AISI304		24	Бобина Корк	NBR
06	Капак гайка	AISI304		25	Мотор
07	Ръкав за местоположение на последния етап	AISI304		26	Клемна платка	PBT
08	Входящ дифузьор	AISI304		27	Клемна кутия	ПП
09	Работно колело	AISI304		28	Винт
10	Втулка на вала от волфрамова стомана	Волфрамова стомана		29	Кондензатор
11	Поддържащ дифузьор	AISI304		30	Винт
12	Втулка на вала	AISI304		31	Кабел Fairlead	ПП
13	Втулка на вала	AISI304		32	Долна опора
14	Дифузьор	AISI304		33	Пружинна шайба
15	Изходен дифузьор	AISI304		34	Заден капак	HT200
16	Механично уплътнение	Графит +SIC		35	Вентилатор	ABS
17	О-пръстен	EPDM		36	Капак на вентилатора	ПП
18	Облицовъчен диск	AISI304		37	Винт
19	Drop Guard	NBR
